MIKROMETRI ZA UNUTARNJE MJERENJE U TRI TOČKE

Šifra: SCH907770-SCH907782

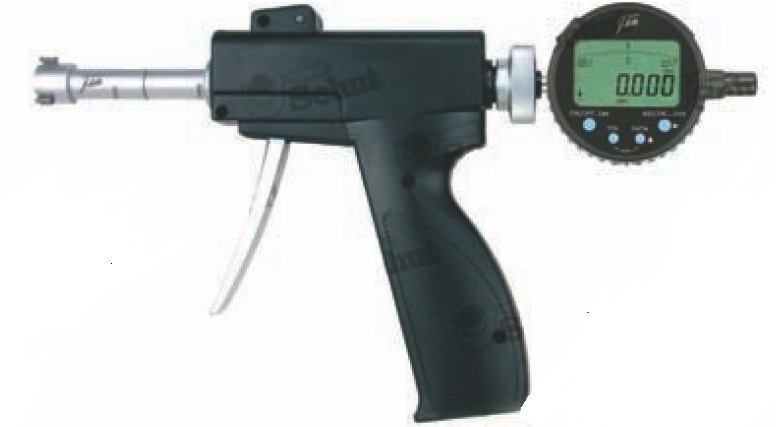

Mikrometri za unutarnje mjerenje u tri točke s pametnim baznim instrumentom u obliku pištolja za brzo , jednostavno i točno mjerenje unutarnjih mjera poput (slijepih) provrta. Jednostavno rukovanje s jednom rukom za dešnjake i lijevake. Dostupno kao zaseban instrument i kao set, s prstenima za podešavanje i dodacima.

Mjerni raspon : ø 6 - 100 mm.

Mjerna dubina : 0 - 270 mm.

Očitanje ovisi o vrsti mjerne ure ili mjerne sonde.

Stezna osovina : ø 8 mm

Auto - centriranje

Mjerna ura ili mjerna sonda nisu uključene

Volfram Karbid mjerna površine

Napravljeno u skladu su tvorničkim standardom

Isporuka u kutiji

Zasebni instrumenti

Kataloški broj	Mjerni raspon	Točnost	Kontrolni prsten	Nastavak	Dužina L	Dužina A
	mm	mm	mm	mm	mm	mm
907.770	ø 6 - 8	± 0.004	8	100	50	2
907.771	ø 8 - 10	± 0.004	8	100	50	2
907.772	ø 10 - 12	± 0.004	10	100	50	2
907.773	ø 12 - 16	± 0.004	16	150	65	0,5
907.774	ø 16 - 20	± 0.004	16	150	65	0,5
907.775	ø 20 - 25	± 0.004	25	150	91	0,5
907.776	ø 25 - 30	± 0.004	25	150	91	0,5
907.777	ø 30 - 40	± 0.004	40	150	97	0,5
907.778	ø 40 - 50	± 0.005	40	150	97	0,5
907.779	ø 50 - 63	± 0.005	62	150	112	0,5
907.780	ø 63 - 75	± 0.005	62	150	112	0,5
907.781	ø 75 - 88	± 0.005	87	150	112	0,5
907.782	ø 87 - 100	± 0.005	87	150	112	0,5

Setovi:

Kataloški broj	Mjerni raspon	Kontrolni prsten	Broj okidanja pištolja	Nastavak
	mm	mm		mm
907.783	ø 6 - 12	8, 10	1	100
907.784	ø 12 - 20	16	1	150
907.785	ø 20 - 50	25, 40	2	150
907.786	ø 50 - 100	62, 80	1	150
