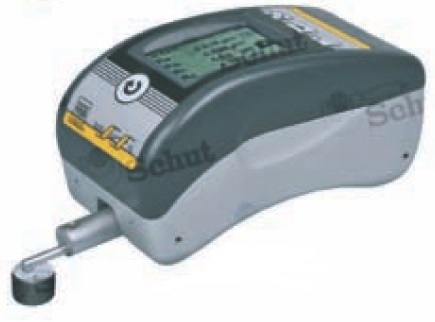

INSTRUMENT ZA MJERENJE POVRŠINSKE HRAPAVOSTI TESA Rugosurf 10G

Šifra: SCH782584 SCH783499

Ovaj Instrument za mjerenje površinske hrapavosti je napravljen za ispitivanje i spremanje parametara površinske hrapavosti. Sonde su izmjenjive, zakretanje je moguće za 90° kako bi se moglo izmjeriti i na teško dostupnim mjestima. Dostupan je veliki izbor sondi i pribora. Ovaj uređaj ima USB uzlaz podataka i izmjenjivu bateriju, zaslon u boji (10G) za optimalno grafičko prezentaciju izmjerenih parametara i profila. Analiza izmjerenih parametara i dodijeljenih tolerancija je laka i brza.

Standardni pribor

Sonda (tip SB10)
Uzorak za mjerenje površinske hrapavosti (Ra = 2.97 µm)
Punjač 8 mm za stalak
Podrška za pozicioniranje
Punjiva baterija
Punjač baterije
Upute za korištenje s izjavom o sukladnosti
Kutija

Parametri: Ra, Rq (RMS), Rt, Rz, Rc, Rsm, Pt, Pmr and Rmr prema ISO4287: R, Rx i AR prema standardu ISO 12085 (CNOMO), Rmax prema DIN 4768.

Rezolucija: 0.001 µm

Dužina mjernog područja: 0.25 - 16 mm

USB izlaz podataka

Automatsko isključivanje

Mogućnost memoriranja zadnjih 999 izmjerenih vrijednosti

Spremanje za 20 mjerenja s dodatnim grafičkim prikazom ili 1000 mjerenja s parametrima površinske hrapavosti (samo model Rugosurf 20)

Go / NoGo procjena tolerancija

Maksimalna mjerna sila: 0.75 mN (ISO 3274)

Dužine izraza: 0.25 mm, 0.8 mm i 2.5 mm

Tip ticala: promjer 5 µm

Mjerni raspon sonde: 300 µm (10G), 400 µm (20)

Filter: Gauss prema standardu ISO 11562

Dimenzija: 10G: 122 x 53 x 75 mm, 20: 122 x 60 x 62 mm

Težina: 10G: 590 g, 20: 650 g

Napajanje: AC punjač, punjiva baterija 7.2 V

Kataloški broj	Opis
782.584	TESA Rugosurf 10G
783.499	TESA Rugosurf 20

Opcije:

Kataloški broj	Opis
783.282	USB kabel za Rugosurf 20
783.283	USB kabel za Rugosurf 10G
782.847	Rugosoft softver
