MJERENJE NAVOJA METODOM TRI ŽICE

Šifra: SCH833442 SCH833443 SCH833444 SCH833445 SCH833446 SCH833447 SCH833448 SCH833449 SCH833450 SCH833451 SCH833452 SCH833453 SCH833454 SCH833455 SCH833456 SCH833457 SCH833458 SCH833459 SCH837501

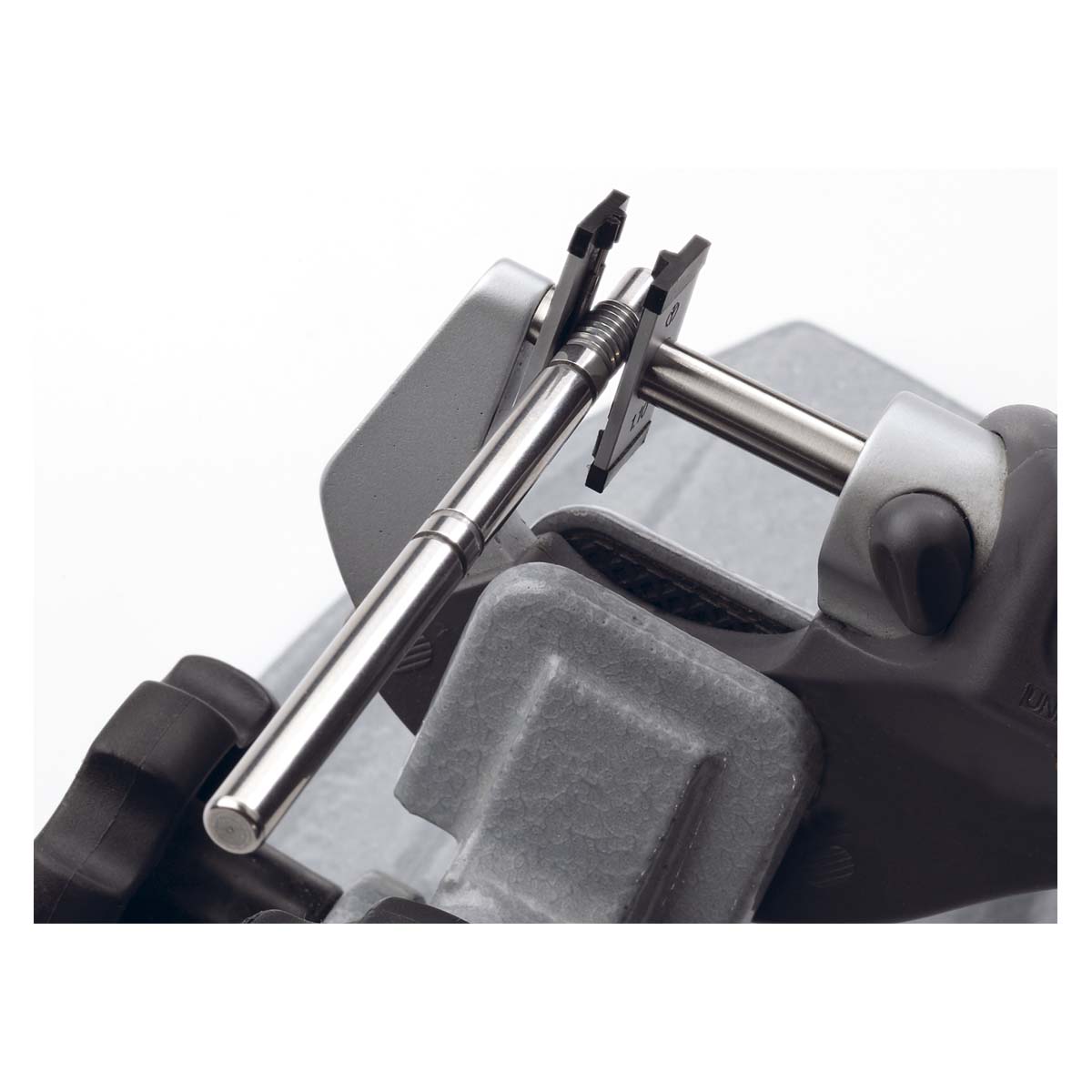

Za mjerenje vanjskih navoja koristeći metodu tri žice. Bočni promjer se može odrediti
preko dijametra koristeći tablicu
Za mikrometre sa vretenima  ø 6.35, ø 6.5  ili   ø 8   mm.   (Također dostupno za
mjerne površine  ø 6.8  i  ø 7.5 mm )
Velika mjerna točnost:   ±   0.001   mm
U paru ili u setu (Garnitura se sastoji od jednog držača s jednom mjernom žicom i jednog držača s dvije mjerne žice u plastičnoj kutiji)

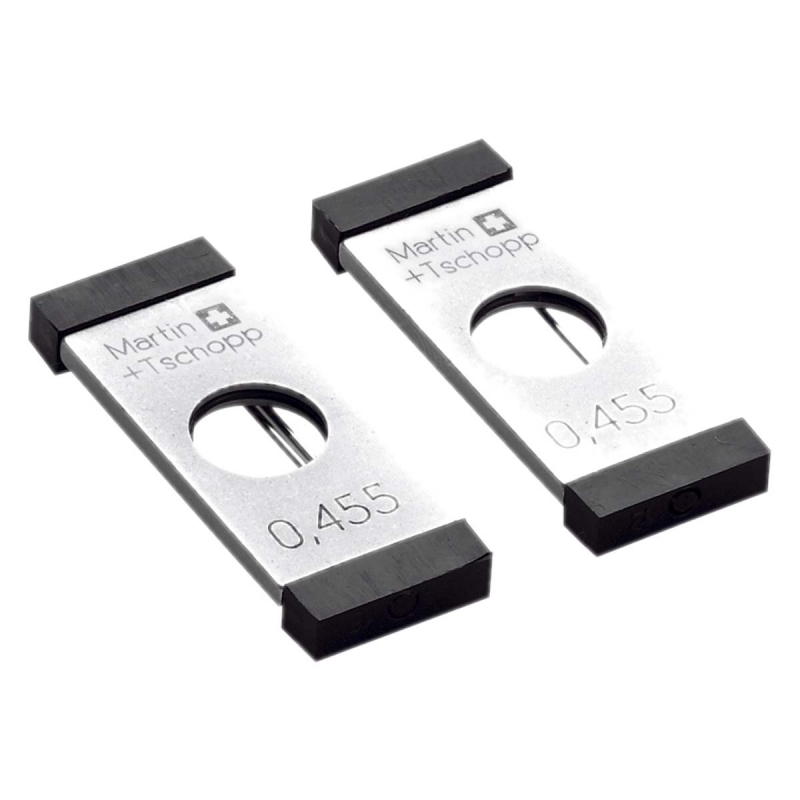

Mjerne žice za navoje su kaljene i najpreciznije lepane, držač je mat kromiran. Uskočni prsten u prihvatnoj rupi osigurava siguran, okretan smještaj na mjernom vretenu.

Kupite

Mjerne žice za mikromjerila sa mjernim licem ø 6.35, ø 6.5 or ø 8 mm

Kataloški broj
Kataloški broj
Kataloški broj
Promjer žice
Korak - metični
Korak Whitworth
UN/UNC/UNF
ø 6.35 mmø 6.5 mm
ø 8 mm

   mmmm/inch/inch
833.442779.161836.6890.170.25 ; 0.3--
833.443781.651836.6900.195--80
833.444779.162836.6910.220.35-72
833.445779.163835.8440.250.4-64
833.446779.164834.4990.290.45 , 0.5-56
833.447779.165834.4980.3350.64048;44
833.448781.652837.8480.390--40
833.449779.166833.8720.4550.7 - 0.8-36
833.450779.167834.5850.53-32 ; 2832;28
833.451779.168834.4800.62126 ; 2424
833.452779.169834.5860.7251.2522 ; 20 ; 1920
833.453779.170834.2900.8951.518 ; 1618;16
833.454779.171834.5021.101.751414;13
833.455779.172834.2911.35221 ; 1112;11
833.456779.173833.8711.652.510 ; 910;9
833.457779.174834.2922.053.0 ; 3.58 ; 7 8;7
833.458779.175834.4162.554.0 ; 4.566
833.459779.176834.4833.205.0 ; 5.55 ; 4.55;4.5
837.501837.642834.5094.006.04 ; 3.5 4
834.580             779.160           834.581          Postavljanje s promjerom žice od 0.17 do 3.20 mm
